冷卻塔美化前如何對內(nèi)壁進(jìn)行除塵[服務(wù)資訊]

冷卻塔美化前如何對內(nèi)壁進(jìn)行除塵[服務(wù)資訊]

一、除塵處理

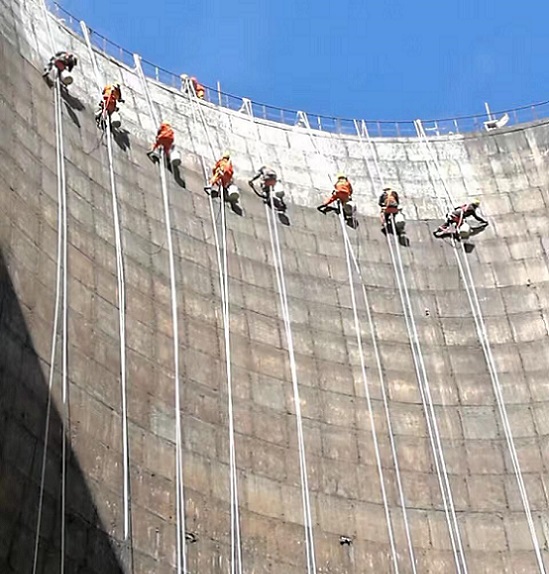

1.塔內(nèi)壁浮塵、雜物用高壓水自上而下沖洗(壓力約20MPA)，沖洗水為生活淡水。不得使用河水、城市再生水、池塘水和地表污染水。

2.冷卻塔美化前當(dāng)溫度低于5℃時(shí)，不適合高壓水沖洗，用鼓風(fēng)機(jī)自上而下吹。

3.沖洗和吹掃后，混凝土表面應(yīng)無雜物和灰塵，并應(yīng)經(jīng)過自檢和監(jiān)督驗(yàn)收，以保證防腐材料的附著力不受影響。

4.為了不造成冷卻塔美化前二次沙塵暴和浮塵污染，地面施工的淋水構(gòu)件、天溝和塔底板必要時(shí)應(yīng)覆蓋塑料布。

二、研磨處理

1.冷卻塔美化前對不平整的表面、軸和內(nèi)支撐應(yīng)進(jìn)行機(jī)械拋光，突出部分應(yīng)拋光至不露出鋼筋保護(hù)層的程度。2.模板接口應(yīng)縫錯(cuò)位置，邊緣打磨，打磨程度以光滑過度為主，錯(cuò)位置模板接口高度不超過5毫米。

3.打磨后，混凝土表面達(dá)到平滑過渡水平，目測無明顯陡坡不平整。

三、塔內(nèi)壁堵漏

1.冷卻塔的孔洞和縫隙表面處理后，用直徑略大于孔洞的硅橡膠填充孔洞，用木條送入孔洞。用硅橡膠填充后，在孔洞上涂兩遍防水腈化物，腈化物未干時(shí)，用聚合物防水砂漿填充縫隙表面平整。

2.如果冷卻塔內(nèi)壁有局部裂紋和局部泄漏，應(yīng)將裂紋和泄漏切割成V形槽，在處理前應(yīng)清洗干凈，灌注時(shí)使用JGN建筑結(jié)構(gòu)膠。

四、膩?zhàn)诱移?br/>

1.對于合格封堵的內(nèi)表面，先用合格的修補(bǔ)砂漿修補(bǔ)有缺陷的部位，如大坑、縫隙、沉螺栓孔等，以保證內(nèi)部密實(shí)，棱角過渡平順，表面與筒壁平齊。

2.基層處理合格的內(nèi)表面應(yīng)用材料廠家提供的專用膩?zhàn)诱移健?/p>

3.用專用膩?zhàn)庸纬w內(nèi)壁不平整、大小孔及蜂窩坑，模板接口錯(cuò)處進(jìn)行過度圓弧，達(dá)到表面密實(shí)、厚度均勻、無蜂窩坑、不脫皮。使內(nèi)表面平整光滑，無明顯棱角，符合適用于涂布輥涂布的標(biāo)準(zhǔn)。

4.冷卻塔美化施工時(shí)，嚴(yán)格遵守配比和施工條件，根據(jù)冷卻塔美化前現(xiàn)場實(shí)際情況，盡量使用防止時(shí)間過長影響附著力，浪費(fèi)材料。

上述就是關(guān)于冷卻塔美化前內(nèi)壁除塵相關(guān)知識，大家一定從中學(xué)習(xí)到很多，如果后續(xù)大家還有相關(guān)知識存有疑慮，我們一定為大家提供解答!
