煙囪安裝航標燈施工方案

煙囪安裝航標燈施工方案

　　1、編制依據 n4R ]+&*

　　1.1《煙囪照明防雷接地圖》（第40-F3563S-D1406電氣部分） 30BR 0C

1.2《電氣照明裝置施工及驗收規范》（GB 50259－96）?　　 2X^iV09

1.3《電氣裝置?　　安裝工程質量檢驗及評定規程》（DL/T5161.17－2002 第17部分：電氣照明裝置施工質量檢驗） i _8zj j7

1.4《電力建設安全工作規程》 （火力發電廠部分） a YR\ < 02

　　2、工程概況及工程量 k|fh\F +$

　　1.1工程概況 4t*<+ H% BEKIRLI2×600MW西安電廠#1機組煙囪照明工程，包括：航空障礙照明安裝，煙囪照明安裝等。 ym[+Rw

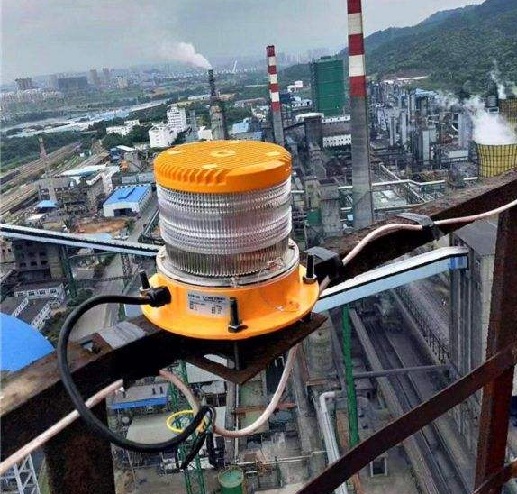

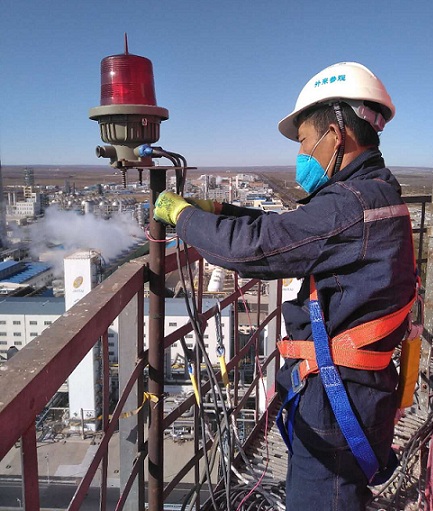

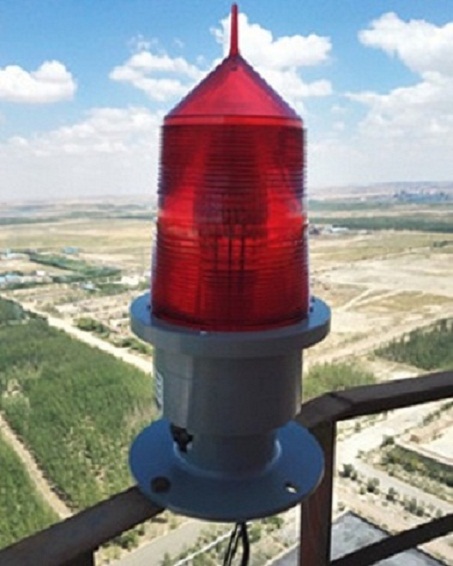

　　航空障礙照明，在70.0m及143.0m處的外筒壁外側各裝置4盞全自動航空障礙燈，為感光元件控制。 -tRkrV]K

　　煙囪照明裝置，在煙囪兩側入口處各布置一盞吸頂燈。0.0m層及以上四層鋼平臺上每層各布置6盞100W三防燈，鋼梯休息平臺上方各布置1盞70W三防燈。裝置總容量6.34/10.67（kW/A）。 Lq[A*`^

　　1.2工程量 83B\+]{hD

　　φ25熱鍍鋅焊接鋼管，長度1200m；照明裝置安裝范圍：煙囪0m～140.0m所有鋼平臺及鋼梯休息平臺處。 "3v7 gtGG

　　3、工程進度安排 ~xP ?Szf

　　電氣照明安裝：2010年05月26日～2010年06月28日 FV`3,NFk

　　4、煙囪安裝航標燈施工準備工作及條件 ZjE~W>pkQ

　　4.1施工人員準備 oJhEHx[f

　　4.1.1所有參加施工人員必須經過安全、質量培訓并考試合格。要求施工工人技術熟練，熟悉施工的程序和方法，能正確使用各種工器具并能獨立操作。 p0"BO4({{

　　4.1.2人員配備：施工組長 1人 、電工3人、 焊工 1人。 "tpvENz2s

　　4.2施工工機具準備 :p,c%"? 8

　　序號 工器具 數 量 序號 工器具 數 量 9Y;}JVS

　　1 6’管刀 1把 8 管鉗 2把 _.u~)Q `6

　　2 彎管機 1臺 9 電工工具 3套 hLu &lY

　　3 臺虎鉗 1臺 10 圓銼 5把 r7zf+a]

　　4 水平尺 2把 11 沖擊鉆 1臺 SZNFE

　　5 鋼直尺 3把 12 500V搖表 1臺 Z`e$~n[1](Bh

　　6 卷尺 4把 13 數字萬用表 1臺 #1gTp[1]b+t

　　7 鋼鋸弓 2把 14 手動套絲機 1臺 >?H

　　所有工器具施工前檢查工作性能、工作狀態； jJiCF,m

　　4.3材料準備 89 _&X[X 熱鍍鋅焊接鋼管鍍鋅層均勻，管體無損壞變形。表面無顯著的凹凸不平，內壁應光滑。 gEX:S(1 QP 仔細檢查、核對施工用所需電纜、導線及電源箱開關燈具等，清點無誤后，按規格存放，擺放整齊，做好防雨、防火、防損壞、防污染等措施。

-r>n8`W

　　5、工作程序及施工方法 F>hVrUD8

　　5.1工作程序 -Hl[1]\j (D7

　　5.1.1本工程工作內容 7!]k#|u

　　包括電纜保護鋼管敷設，照明線穿設，照明燈具安裝。 YB(#]H|8S

　　本電氣安裝工程電源進線電纜均采用熱鍍鋅焊接鋼管敷設保護，引致設備處采用金屬軟管及自固式接頭。 *R1d4|/G

　　5.1.2電氣安裝施工程序 +LvZ87O^~

　　材料進場、施工準備→電纜管預制加工及敷設→照明箱安裝→穿帶鐵絲→電纜、導線穿設→開關安裝→照明燈具安裝→設備接線→系統調試、通電試驗→驗收移交 r)*_,Fo

　　筒壁電纜管敷設、穿線、燈具安裝要隨同鋼平臺、鋼梯安裝施工同步進行作業。 ^+YGSg7

　　5.2施工方法 4.$hHFqS^5

　　5.2.1 電纜管敷設 Av\[1] 0GqF

　　5.2.1.1 煙囪豎向電纜管沿著鋼梯附著部位向下敷設，環向電纜管根據鋼平臺環向敷設。 @idp8J[td

　　5.2.1.2 作業前仔細審閱施工圖紙，明確設計意圖，依據圖紙、規范要求，確定電纜敷設管位置。 B@: XC&R^

　　5.2.1.3 按照施工圖位置及到貨設備情況進行敷設。 *AJez hR

　　5.2.1.4 根據現場情況切割加工，切割后電纜管兩端管口用圓銼打磨光滑，應無毛刺和尖銳棱角，以防刮傷電纜,及穿線時減少阻力。 p5D3J[?N

　　5.2.1.5 電纜管敷設時應保證與筒壁距離大體一致，保持一定間隙。電纜管敷設完畢后，管口及時封堵，防止其它雜物進入。 KH C dO

　　5.2.1.6 電纜管安裝要牢固，豎向電纜管固定，固定點布置均勻。鍍鋅管鍍鋅層破損處應涂以銀粉漆。 iKCTYXN1(

　　5.2.1.7 金屬軟管敷設，鋼管與電氣設備、器具間的電線保護宜采用金屬軟管，金屬軟管長度不宜大于2m。金屬軟管，中間不應有接頭，與設備、器具連接時，應采用自固式接頭，連接處應密封可靠。 7cQHRM+1

　　5.2.1.8 電纜管接地形式采用TN-C-S系統。 =?Am*$wGI

　　5.2.2 照明配電箱安裝 `dq3 =

　　5.2.2.1 照明配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。

2v; 7ohK

　　5.2.2.2 導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。 "#"Fp&Z7

　　5.2.2.3 照明配電箱應安裝牢固。安裝時，照明配電箱四周應無空隙，其面板四周邊緣應緊貼墻面。箱內外清潔，箱蓋、開關靈活， f

　　5.2.2.4 照明箱、柜安裝位置應準確，照明箱安裝高度為設備中心對地1.5m。 _S7M5{U_

　　5.2.2.5 照明配電箱內，部件齊全，箱體開孔合適，切口整齊。零線經匯流排接，無絞接現象，應分別設置零線和保護地線(PE線)匯流排，PE 線安裝明顯牢固，零線和保護線應在匯流排上連接，不得絞接，回路編號清晰，接線整齊。 Yk*57&Q

　　5.2.2.6 照明配電箱內裝設螺旋熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。 2ucsTh@

　　5.2.3 穿線 ($ 1　　

      5.2.3.1 當所有電氣設備就位后，檢查無誤即可穿線。所有接線必須在接線盒、設備及配電箱內進行。接頭處不得增加電阻值、降低機械強度及降低絕緣強度。 `

E1_S

　　5.2.3.2 切削絕緣層時防止劃壞線芯，導線表面氧化層、污物清理干凈方可做頭。做頭要規范科學，露出的線芯長度應符合規范要求。導線做頭后及時用黑膠布包好絕緣。 }sN9QgE

　　5.2.3.3 管內穿線安裝要求：鋼管在穿線前，應首先檢查各個管口的護口是否整齊，如有遺漏或破損，均應補齊或更換。當管路較長或轉彎較多時，可在穿線的同時往管內吹入適當?shù)摹?. I9] `Q

　　5.2.3.4 穿線時，同一交流回路的導線，必須穿入同一管內，不同照明種類、不同回路、不同電壓以及交流與直流的導線，不得共管敷設。穿入管內導線包括絕緣層的總截面積，不應大于管子內截面積的40%，且穿入的導線應能滿足日后維修更換要求，杜絕死線。 1* Fvx-U

　　5.2.3.5 導線在管內嚴禁有接頭和扭結，如有接頭必須在箱、盒內。導線在盒、箱內應預留長度。在接線盒、開關、插座及燈頭盒內導線應預留長度150mm，在配電箱內預留長度為配電箱周長的一半，出戶導線應預留1.5 米。 jnLo[Cf,H8

　　5.2.4開關安裝 u:>3j,Cs

　　5.2.4.1 安裝開關時，要保證各盒體安裝高度一致，開關安裝的位置應便于操作，開關邊緣距門框的距離宜為0.15～0.2m；開關距地面高度為1.3m。 as47eZ0\

　　5.2.4.2 裝設完后檢查開關接點接觸是否可靠、操作是否靈活，并將金屬外殼與接地線可靠連接。9h-o|

　　5.2.4.3 安裝在同一建筑物、構筑物內的開關，宜采用同一系列的產品，開關的通斷位置應一致，且操作靈活、接觸可靠。 7bW!u*v-c

　　5.2.4.4 相線應經開關控制。 g(F*Y> hk

　　5.2.4.5 暗裝的開關應采用專用盒；專用盒的四周不應有空隙，且蓋板應端正，并緊貼墻面。 k=

/|?%?

　　5.2.5 照明燈具安裝及設備接線 [1]8t 35j

　　5.2.5.1 燈具及其配件應齊全，并應無機械損傷、變形、油漆剝落和燈罩破裂等缺陷。 4 ~|TKd{

　　5.2.5.2 根據燈具的安裝場所及用途，引向每個燈具的導線線芯小截面應符合設計要求。 N qfD?Y

　　5.2.5.3 燈具不得直接安裝在可燃或不牢固構件上；當燈具表面高溫部位靠近可燃物時，應采取隔熱、散熱措施。 uNGxz*e

　　5.2.5.4 室外安裝的燈具，距地面的高度不宜小于3m。 @ tp7tB ;

　　5.2.5.5 相線應接在中心觸頭的端子上，零線應接在螺紋的端子上。 7CN[Z9Y^}

　　5.2.5.6 燈頭的絕緣外殼不應有破損和漏電。 ,^Srd-20

　　5.2.5.7 按設計位置安裝燈具支座、整流器等。燈具支座要緊貼建筑物表面，燈線由支座底孔穿出，將導線穿過金屬軟管與鎮流器連接，鎮流器再與照明線連接。 NB#*`|qt

　　5.2.5.8 燈具支座安裝前，要將安裝位置處理平整，再用沖擊鉆鉆眼，打塑料脹拴，用自攻螺釘固定。當設備固定孔與螺帽尺寸無差別時，自攻螺釘要配置墊片。

~0{Kga

　　5.2.5.9 燈具安裝就位高度為離地3m。 >^ar$T;Ys

　　5.2.5.10 防水防塵燈等燈具安裝前，將固定支座安裝牢固，按照說明書要求安裝。室外安裝燈具按設計及廠家要求加裝防雨設施。 0-~x[\>>

　　5.2.6 送電試運行 [1](` Mz.VN

　　根據情況，分部投入各區域的正式照明，通電試運行，以檢查供電回路的安裝的正確性及檢查燈具和光源的質量，通電前測量電氣線路的絕緣電阻。 odn`%ok

　　線路通電檢查前，需裝用電設備，并關斷各用電設備的開關，插上路熔絲，合上總開關及分路開關后，用測電筆檢查各用電器是否帶電，若一切正常，則可對線路進行通電試驗。 >U /g*[ >

　　5.2.7 檢查與驗收 $NRb[1]

　　5.2.7.1 驗收前對線路進行絕緣性的測定，然后通電檢查。 j]D = \

　　5.2.7.2 工程交接驗收時，應對下列項目進行檢查： 0l@+xS;

　　5.2.7.2.1 安裝的燈具、開關及照明配電箱(板)，其規格型號。 >D#}B1(!

　　5.2.7.2.2 燈具的固定措施。 Y\|J1I,Z4

　　5.2.7.2.3 照明配電箱(板)的安裝和回路編號。 %.U{):lNx

　　5.2.7.2.4 回路絕緣電阻測試和燈具試亮及燈具控制性能。 W (=B [1]H

　　5.2.7.2.5 接地或接零。 p00?AcUTq

　　6、作業的質量標準及要求

=1[g`b

　　按《電氣裝置安裝工程質量檢驗及評定規程》（DL/T5161.17－2002 第17部分：電氣照明裝置施工質量檢驗）控制質量，質量等級為優良。 ~m U_ ?`o

　　6.1、質量驗收以設計圖紙、電力建設施工、驗收質量驗評標準 nHrCS fK

　　6.2、安裝工程質量檢驗及評定規程 -=IM8Dny

　　6.2.1、插座、開關安裝 表1.0.2 x&vD,|V!

　　6.2.2、照明燈具安裝 表2.0.2 Th^-#H-

　　6.2.3、照明配電箱(板)安裝 表3.0.2 1D6O=j\

　　6.2.4、電纜管敷設表2.0.2 s+- aHn

　　6.2.5、配線 表2.0.2 Am $L

　　序號 檢查項目 檢查級別 質量標準 標準依據 Rs\0

　　1 開關 二級 1、安裝位置高度 按設計規定 s3 $Q_8H

　　2、開關接線方式 接相線 .??RjH6W

　　3、固定強度 牢固 《電氣裝置安裝工程質量檢驗及評定規程》DL/T5161.17-2002表1.0.2 MNC!3(D\R

　　2 照明燈具 三級 1、引出線截面 按設計規定 i-d# s

　　2、引出線和燈具端子連接 緊固，絕緣良好 +~O{ UGB=

　　3、固定螺絲，點數 按制造廠家規定 =i?,y +<

　　4、密封有特殊要求的燈具 按制造廠規定 H>6;-I

　　5、金屬外殼接地或接零 按設計規定 《電氣裝置安裝工程質量檢驗及評定規程》DL/T5161.17-2002表2.0.2 G9

Tix\SpF

　　3 照明配電箱 二級 1、固定強度 牢固 ^^uD33@_-

　　2、導線與端子連接 緊固 IoOnS)

　　3、回路絕緣 ≥0.5MΩ c\MDOD%9

　　4、箱（板）多余孔洞封堵 嚴密 《電氣裝置安裝工程質量檢驗及評定規程》DL/T5161.17-2002表3.0.2 )W |jt/

　　4 電纜管敷設 三級 1管路水平、垂直誤差 橫平豎直《電氣裝置安裝工程質量檢驗及評定規程》DL/T5161.16-2002表2.0.2 U:hC! t:

　　5 配線 三級 1、連接 緊固，不承受拉力 3 ?~+5DU

　　2、導線在補償裝置內的長度 有適當余量 QPE.?b-S

　　3、導線間及導線對地絕緣 ≥0.5MΩ  Ct+%

　　4、保護地線連接 可靠 《電氣裝置安裝工程質量檢驗及評定規程》DL/T5161.16-2002表2.0.2 u6T?oK9j

　　7、質量控制點及預防措施 +Q0-jS #d

　　序號 質量控制點 常見的質量問題 預防措施 F6VIH(

　　1 照明管彎制 彎癟 選配合適的模具，掌握好彎曲半徑 o{W] mr3D

　　2 管口處理 毛刺 保證每個管口都進行打磨 @ibPL+~-_

　　3 照明管固定 不牢固 靠筒壁用卡子固定 X.9MOdG70

　　4 燈具安裝 不牢固 需要鉆眼的基體要處理平整，深度符合要求，螺絲擰緊 ?u!AHSr(

　　5 電氣設備安裝 變形 鉆孔位置找準后方可開鉆，嚴禁使用機械力強行安裝 z>;+>XXgx

　　6 導線連接 接頭包扎不好 包扎緊密、均勻，且不低于原絕緣強度 ]GKx[F{)

　　7 照明箱安裝 內部臟亂 內部清理要徹底，干凈、無雜物 -8 =u{n

　　8、安全文明施工標準及措施 $

: m87cR~

　　8.1總體安全標準及措施 .|`=mx

　　8.1.1 進入施工現場正確穿戴勞動保護用品。 f,inQ2f}d

　　8.1.2 所有施工人員必須經體檢合格后，方可參加施工。 )pn?7DIXG

　　8.1.3 工作前了解設備及材料情況，檢查是否符合圖紙、設計，核對已做的安全措施是否符合要求，并做技術交底。 4{[1]WV

　　8.1.4 高空作業不得隨意上下拋擲物品，要用合理使用傳遞繩和工具袋，吊裝物品要由起重工指揮。 7 P^{*!

　　8.1.5 工作完畢后，認真清理好現場，做到工完料凈，場地清潔。 "u8o?8+q~

　　8.2送電試運安全標準及措施 iZ6C8HK&&

　　8.2.1 電氣接線規范、美觀，連接可靠，編號正確、齊全。電纜孔洞封堵完。 [1]q&dRh

　　8.2.2 安裝完成后，標明系統和回路，標記要清晰、準確。 Q>a7Ps@~

　　8.2.3 送電前檢查各系統及回路，確保正確；電氣設備應滿足絕緣要求。 Dq%r ! )

　　8.2.4 設備的送電由專人進行，其它人員不得送電。 }A-)36

　　8.2.5 通電試驗時要和機務配合，有專人指揮，通訊應通暢。 /.kna4k

　　8.3高空作業安全標準及措施 Ma=6kX]

　　8.3.1 高空作業必須系好安全帶，安全帶要掛在施工點上方牢固可靠的地方，必要時可在施工作業點下方設安全網。 `KJYm|@ i

　　8.3.2 在平臺上工作前，仔細檢查工作點周圍安全圍欄，保證其安全可靠。 =Q8H]-F

　　8.3.3 必須搭設作業用腳手架時，搭設應符合標準，牢固耐用，使用前檢查腳手架的安全情況。 S|q!? /jqj

　　8.3.4 需要使用防滑梯時，必須設人扶助。 P 5qa:<

　　8.4帶電作業安全標準及措施 hLytKPgt

　　8.4.1 在電源進線對側開關懸掛警示牌。 TcKvSdr

　　8.4.2 帶電作業必須使用有絕緣柄的工具，施工前檢查確認絕緣良好。

0ve`[1]

　　8.4.3 需在帶電區域安裝設備時，應在設備可能碰到的周圍導體上預先蓋上絕緣膠皮或隔板。 o!=l B fI

　　8.4.4 帶電作業時，必須設置監護人，以便隨時采取停電或其它保護措施。 q1TW?\pjb:

　　8.4.5 施工中所使用的電動機具必須有漏電保護器，電氣設備外殼必須接地良好。 :(l ?$^ M

　　8.4.6 帶電設備必須有明顯標志。 5rf-H;`

　　8.4.7 在工作中如遇到異常情況或開關跳閘時，應立即停止工作，保持現場，待查明原因證實與本工作無關時方可繼續工作。 o4/I1Mq

　　8.5危險源、危險點防范措施一覽表 i[2bmd?!H

　　序號 作業項目 可能導致事故 事故結果 控 制 措 施 責任人 監察人 bC A2ik

　　1 煙囪照明安裝 高處墜落 重傷/死亡 參與高處作業人員必須系好安全帶 U R1JbyT

　　嚴禁沿設備攀爬 bB:r]*_ s]

　　嚴禁踩在欄桿上進行作業 {K45~ha9!m

　　上下鋼梯時，抓穩扶手，防止滑落 .-# 6n

　　使用梯子進行登高作業時，必須有人扶穩 劉迎彬 吳國民 t;.^K\S4

　　物體打擊 重傷/死亡 ^)f{q)to

　　使用的小型工機具要設置安全繩，施工平臺上的材料擺放要可靠，設置廢料回收箱，并做到施工材料隨手清。 b^[-W_y

　　嚴禁拋擲物件。 f0 uUbJ5

　　施工區域下方嚴禁人員逗留，煙囪入口處設置警戒線，設專人監護。 nT-.L}1@

　　起吊物件，容易散落的管狀物件一定要捆扎牢固方可起吊。 劉迎彬 吳國民 bA@ /B

　　觸電 重傷/死亡 電動工具使用前，仔細檢查電線絕緣皮是否有破損或漏電，及時修復或更換。

PrS]

　　拉閘合閘必須設專人操作，通過對講聯絡，待指令明確后方可操作。 <<- 3 a　　需帶電操作時，必須戴好絕緣手套，所使用的電工工具必須絕緣性能良好。 )uQ-YC(0

　　所有電氣設備必須有漏電保護器及良好的接地，且接地電阻測試合格。 UL 86-R!

　　通電試驗時，必須是人員就位完成，各項準備工作就緒后進行。并由專職電工操作，并設置監護人。

Qq#Ff\|4u(

　　飛濺 重傷 使用沖擊鉆，戴好防護鏡，嚴格按照操作說明進行操作，專人操作。　　

9、照明安裝安全技術交底 }[1].0Bl&\UK

　　所有參與煙囪照明施工人員，均要參加安全、技術交底，且簽字確認，形成記錄。 p"Ot5!F >
